Система гидроударных устройств активного ковша экскаватора

Созданы гидроударные устройства (ГУ) с регулируемой энергией удара (до 150 Дж) и соосной компоновкой ударного узла и распределителя для ковша экскаватора с активными ударными зубьями (рис. 1).

Разработан стенд и проведены испытания работы прототипа системы из двух гидроударных устройств (рис. 2).

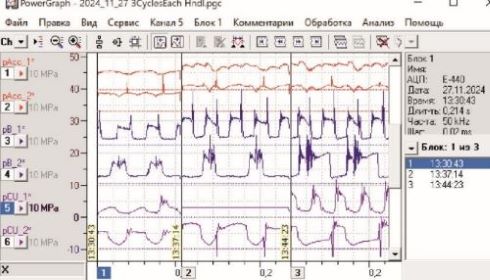

Рис. 1 –  Экскаватор с ковшом активного действия: 1- ковш, 2 - активные зубья (пневмомолоты ПН-1300)	Рис. 2 – Стенд с системой гидроударных устройств: 1 – ГУ, 2 – инструменты, 3 – демпфирующие устройства, 4 - маслостанция	Рис. 3 – Окно программы PowerGraph с осциллограммами давлений в рабочих камерах ГУ: pAcc_1 и pAcc_2, pB_1 и pB_2, pCU_1 и pCU_2 – соответственно давления в аккумуляторах, камерах прямого хода и камерах управления 1-го и 2-го ГУ

По результатам испытаний (осциллограммам давлений в камерах устройств – рис. 3) подтверждена работоспособность системы при существенно (на 25% и более) сниженной подаче жидкости.

Технический эффект изобретения заключается в использовании штатной маслостанции гидравлического экскаватора для питания привода активных ударных зубьев.

Область возможного применения – оснащение системой ГУ экскаваторов второй размерной группы для разработки ими горных пород с пределом прочности на сжатие до 80 МПа и мерзлых грунтов. Экскаватор, оснащенный ковшом с активными зубьями, позволяет совмещать процессы отбойки и погрузки горной массы.

Авторы: Городилов Л. В., Коровин А. Н., Кудрявцев В. Г.

Патенты и публикации к разработке:

Gorodilov, L.V., Simisinov, D.I., Korovin, A.N. et al. Investigation and Design of Hydropercussion Mechanisms for Operative Attachments of Mining Machines. J Min Sci 60, 453–460 (2024). https://doi.org/10.1134/S1062739124030116

Пат. 2751303 Российская Федерация, МПК Е21С 37/00 (2006.01), Е21С 25/02 (2006.01), Система гидроударных устройств / Городилов Л. В., Маслов Н.А.; заявитель и патентообладатель ИГД СО РАН. – Опубл. в БИ. — № 20 от 13.07.2021
