Система питания и управления скважинного виброисточника для воздействия на нефтяные пласты

Разработана система питания и управления переключением электромагнитных катушек ударного электромагнитного узла для виброисточника, предназначенного для воздействия на нефтяные пласты в скважине на глубинах 1,5-2 км. Составлен алгоритм управления ударным электромагнитным узлом виброисточника на основе сигналов, получаемых в результате математической обработки текущих значений токов в силовых катушках. Это позволяет отказаться от использования датчиков положения бойка и кабеля управления в конструкции виброисточника, а питание и управление виброисточником в скважине осуществить только по одному силовому кабелю. Полученные решения повышают надежность работы и технологичность применения виброисточника.

Опытный образец виброисточника с разработанной системой питания и управления был испытан в нефтяной нагнетательной скважине № 11027 Урмышлинского месторождения в АО «Татойлгаз».

Разработанная система может использоваться также с любыми электромагнитными молотами различного назначения.

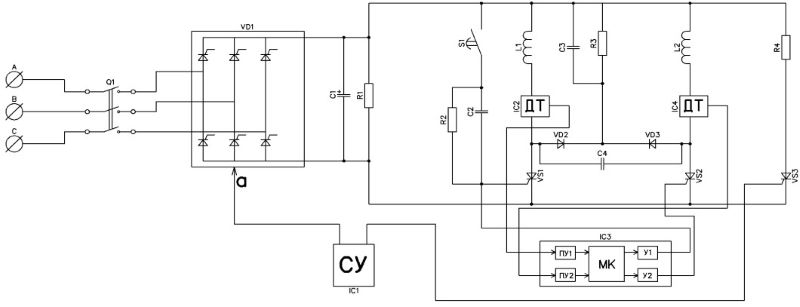

Схема системы питания и управления (СПУ) виброисточника



Авторы: Симонов Б.Ф., Кордубайло А.О., Леуткин А.А.

Сведения об опубликовании:

Kordubailo, A.O., Simonov, B.F. & Leutkin, A.A. Bench Testing of Borehole Electromagnetic Impulsive Source of Vibrations. J Min Sci 60, 461–468 (2024). https://doi.org/10.1134/S1062739124030128
